Опоры типа S

В производстве опор этой серии используются:

  • два различных основания,
  • четыре разных стилизированных внешних элемента,

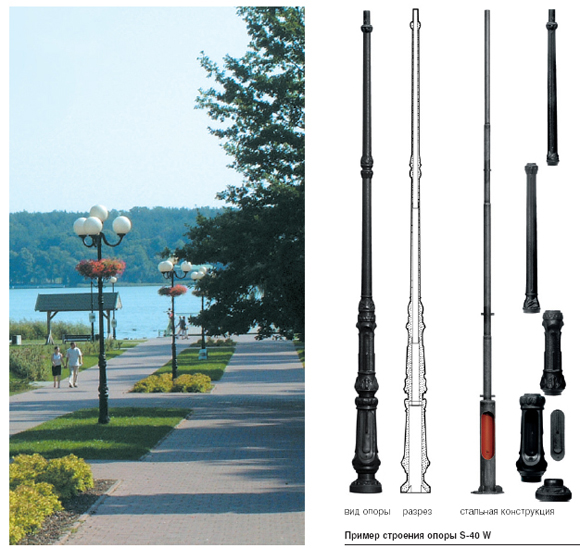

  • соответствующая стальная конструкция к каждому типу опоры.

В зависимости от высоты и диаметра основания опоры приспособлены для монтажа на фундаментах типа B или с использованием анкерных устройств типа Z:

  • B-20, Z-20 - опора с основанием Ø225 мм
  • B-30, Z-30 или B-40, Z-40 - опора с основанием Ø300 мм

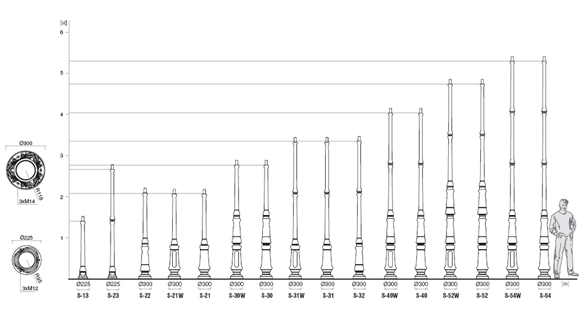

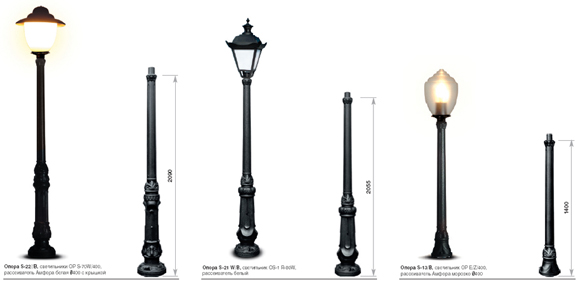

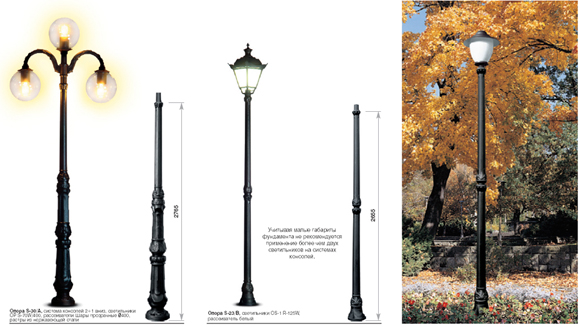

Тип опоры S-13 S-23 S-22 S-21W S-21 S-30W S-30 S-31W
Окончание типа A для систем консолей 11310 12310 12210 12111 12110 13011 13010 13111
Окончания типа B для светильников типа OP, OS-1 11320 12320 12220 12121 12120 13021 13020 13121
Окончание типа D для светильников типа OPC-1 Ø76 11340 12340 12240 12141 12140 13041 13040 13141
Высота H [м] 1.40 2.65 2.09 2.05 2.05 2.76 2.76 3.32

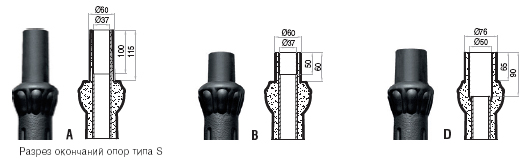

Светильники для монтажа непосредствен- но на опоре Окончание типа "A" - Ø60 - система консолей
Окончание опоры типа "B" - Ø60 - светильник типа OS-1, OP 400, OP 450
Окончание опоры типа "D" - Ø76 - светильник типа OPC-1 Ø76
Виды фундаментоа Фундамент B-20 (Код 31120)
Анкерное устройство Z-20 (код 311202)		 Фундамент B-30 (Код 31130)
Анкерное устройство Z-30 (код 311203)		 Фундамент B-40 (Код 31140)
Анкерное устройство Z-40 (код 311204)
Соединитель- ные элементы Соединитель- ные элементы до B-20/Z-20 (Код 311002) Соединительные элементы до B-30, B-40/Z-30, Z-40 (Код 311003)
Вес нетто [кг] 10,0 17,0 17,0 23,0 17,5 27,5 23,5 29,0
Единичный объем [м3]* 0,03 0,06 0,08 0,08 0,08 0,01 0,01 0,12
Применяемые оголовники Система консолей (для опор S-23, S-54 W, S-54 - максимальная система консолей 2)



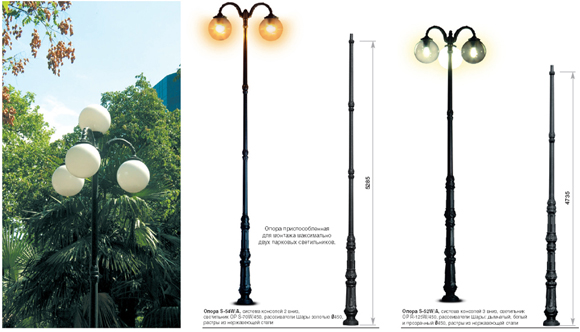

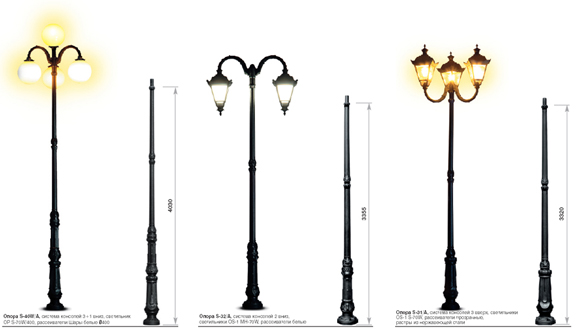

Тип опоры S-31 S-32 S-40W S-40 S-52W S-52 S-54W S-54
Окончание типа A для систем консолей 13110 13210 14011 14010 15211 15210 15411 15410
Окончания типа B для светильников типа OP, OS-1 13120 13220 14021 14020 15221 15220 15421 15420
Окончание типа D для светильников типа OPC-1 Ø76 13140 13240 14041 14040 15241 15240 15441 15440
Высота H [м] 3.32 3.35 4.03 4.03 4.73 4.73 5.28 5.28
Светильники для монтажа непосредствен- но на опоре Окончание типа "A" - Ø60 - система консолей
Окончание опоры типа "B" - Ø60 - светильник типа OS-1, OP 400, OP 450
Окончание опоры типа "D" - Ø76 - светильник типа OPC-1 Ø76
Виды фундаментоа Фундамент B-40 (Код 31140)
Анкерное устройство Z-40 (код 311204)
Соединитель- ные элементы Соединительные элементы до B-30, B-40/Z-30, Z-40 (Код 311003)
Вес нетто [кг] 27,5 27,0 37,0 34,0 45,0 42,0 47,0 44,0
Единичный объем [м3]* 0,12 0,12 0,14 0,14 0,17 0,17 0,18 0,18
Применяемые оголовники Система консолей (для опор S-23, S-54 W, S-54 - максимальная система консолей 2)

*При заказах количества более чем 10 штук представленный единичный объем может подвергунутся изменению из-за способа упаковки.
