Опоры освещения Ø120 мм у основания

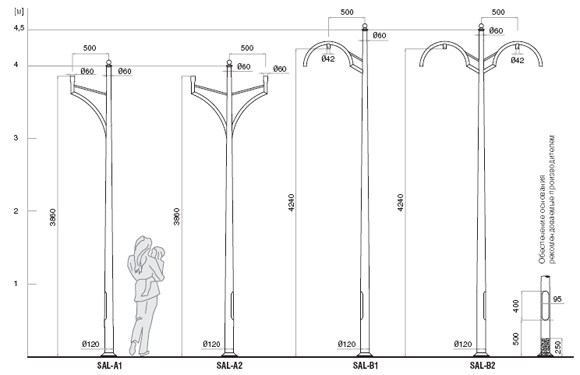

Тип опоры SAL-A1 SAL-A2 SAL-B1 SAL-B2
Стандарт 41209 41210 41211 41212
Анодированный натуральный 42209 42210 42211 42212
Анодированный коричневый / черный / оливковый / шампанский 42209S 42210S 42211S 42212S
Анодированный золотой 42209Z 42210Z 42211Z 42212Z
Окрашенный 43209 43210 43211 43212
Высота [м] 4 4 4.5 4.5
Вес нетто [кг] 14.5 17.1 18.7 22.6
Ориентировочный единичный объем [м3] 0.095 0.120 0.1 0.121
Вид основания [мм] (сторона х сторона х толщина) Основание из листа 224 х 224 х 8
Крепление опоры Фундамент В-50 (Код 311150)
Анкерное устройство Z-50 (Код 311205)
Размещение болтов 180 x 180 мм
Соединительные элементы Комплект горячеоцинкованных гайк 4 x M14 (код 4006)
Комплект срывных гайк 4 x M14 (код 4007)
Применяемые светильники (монтируемые на опоре) OPC-1 Ø60, OP, OPA-1 OPA, OW

* Возможное обеспечение основания полиуретановым эластомером, обозначаемые через добавление буквы "Е" к коду опоры, например, 41201Е.

Допустимая нагрузка

Допустимый вес единичнго светильника [кг] 10 10 10 10
Ветровая Зона I   (79,2 км/ч)
II категория территории, Сх=1
0,26 0,28 0,42 0,36
Ветровая Зона II   (86,4 км/ч)
II категория территории, Сх=1
0,2 0,22 0,33 0,27
Ветровая Зона IIIa   (93,6 км/ч)
II категория территории, Сх=1
0,15 0,17 0,25 0,21
Ветровая Зона IIIb   (101,9 км/ч)
II категория территории, Сх=1
0,11 0,13 0,19 0,15
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II категория территории, Сх=1
x x 0,15 0,11

Применение оголовников и светильников следует всегда верифицировать с допустимой нагрузкой опоры для заданной ветровой зоны.

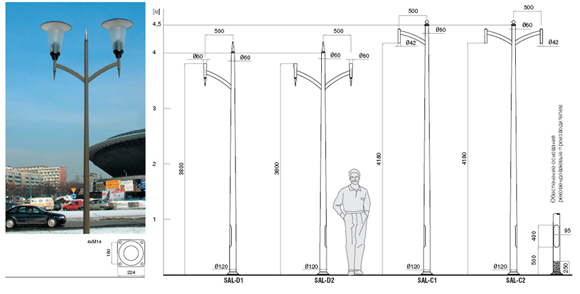

Тип опоры SAL-D1 SAL-D2 SAL-C1 SAL-C2
Стандарт 41215 41216 41213 41214
Анодированный натуральный 42215 42216 42213 42214
Анодированный коричневый / черный / оливковый / шампанский 42215S 42216S 42213S 42214S
Анодированный золотой 42215Z 42216Z 42213Z 42214Z
Окрашенный 43215 43216 43213 43214
Высота [м] 4 4 4.5 4.5
Вес нетто [кг] 22.8 26.7 20.6 24.5
Ориентировочный единичный объем [м3] 0.084 0.098 0.087 0.095
Вид основания [мм] (сторона х сторона х толщина) Основание из листа 224 х 224 х 8
Крепление опоры Фундамент В-50 (Код 311150)
Анкерное устройство Z-50 (Код 311205)
Размещение болтов 180 x 180 мм
Соединительные элементы Комплект горячеоцинкованных гайк 4 x M14 (код 4006)
Комплект срывных гайк 4 x M14 (код 4007)
Применяемые светильники (монтируемые на опоре) OPC-1 Ø60, OP, OPA-1 OPA, OW

* Возможное обеспечение основания полиуретановым эластомером, обозначаемые через добавление буквы "Е" к коду опоры, например, 41201Е.

Допустимая нагрузка

Допустимый вес единичного светильника [кг] 10 10 10 10
Ветровая Зона I   (79,2 км/ч)
II категория территории, Сх=1
0,27 0,3 0,45 0,38
Ветровая Зона II   (86,4 км/ч)
II категория территории, Сх=1
0,21 0,24 0,35 0,29
Ветровая Зона IIIa   (93,6 км/ч)
II категория территории, Сх=1
0,16 0,18 0,27 0,23
Ветровая Зона IIIb   (101,9 км/ч)
II категория территории, Сх=1
0,12 0,14 0,21 0,17
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II категория территории, Сх=1
x x 0,17 0,14
