Опоры освещения Ø146 мм у основания

Тип опоры SAL-K1 SAL-K2 SAL-R1 SAL-R2
Стандарт 41330 41306 41334 41311
Анодированный натуральный 42330 42306 42334 42311
Анодированный коричневый / черный / оливковый / шампанский 42330S 42306S 42334S 42311S
Анодированный золотой 42330Z 42306Z 42334Z 42311Z
Окрашенный 43330 43306 43334 43311
Высота [м] 6 6 6 6
Вес нетто [кг] 29.1 30.3 31.6 37.8
Ориентировочный единичный объем [м3] 0.203 0.220 0.275 0.364
Вид основания [мм] (сторона х сторона) Основание из листа 320 х 320
Крепление опоры Фундамент В-60 (Код 311160)
Анкерное устройство Z-60 (Код 311260)
Размещение болтов 250 x 250
Соединительные элементы Комплект горячеоцинкованных гайк 4 x M18 (код 4008)
Комплект срывных гайк 4 x M18 (код 4009)
Применяемые светильники (монтируемые на опоре) OPA, OW, OW-2
* Возможное обеспечение основания полиуретановым эластомером, обозначаемые через добавление буквы "Е" к коду опоры, например, 41306Е.
Допустимая нагрузка
Допустимый вес единичного светильника [кг] 10 10 10 10
Ветровая Зона I   (79,2 км/ч)
II категория территории, Сх=1		 0,69 0,46 0,48 0,31
Ветровая Зона II   (86,4 км/ч)
II категория территории, Сх=1		 0,54 0,34 0,35 0,2
Ветровая Зона IIIa   (93,6 км/ч)
II категория территории, Сх=1		 0,42 0,26 0,24 0,12
Ветровая Зона IIIb   (101,9 км/ч)
II категория территории, Сх=1		 0,32 0,19 0,16 x
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II категория территории, Сх=1		 0,27 0,15 0,1 x

Применение оголовников и светильников следует всегда верифицировать с допустимой нагрузкой опоры для заданной ветровой зоны.


Тип опоры SAL-L1 SAL-L2 SAL-O1 SAL-O2
Стандарт 41331 41307 41333 41312
Анодированный натуральный 42331 42307 42333 42312
Анодированный коричневый / черный / оливковый / шампанский 42331S 42307S 42333S 42312S
Анодированный золотой 42331Z 42307Z 42333Z 42312Z
Окрашенный 43331 43307 43333 43312
Высота [м] 6 6 6 6
Вес нетто [кг] 30.1 32.1 29.7 33.1
Ориентировочный единичный объем [м3] 0.209 0.232 0.228 0.270
Вид основания [мм] (сторона х сторона) Основание из листа 320 х 320 мм
Крепление опоры Фундамент В-60 (Код 311160)
Анкерное устройство Z-60 (Код 311260)
Размещение болтов 250 x 250
Соединительные элементы Комплект горячеоцинкованных гайк 4 x M18 (код 4008)
Комплект срывных гайк 4 x M18 (код 4009)
Применяемые светильники (монтируемые на опоре) OPA, OW, OW-2
* Возможное обеспечение основания полиуретановым эластомером, обозначаемые через добавление буквы "Е" к коду опоры, например, 41306Е.
Допустимая нагрузка
Допустимый вес единичного светильника [кг] 10 10 10 10
Ветровая Зона I   (79,2 км/ч)
II категория территории, Сх=1		 0,64 0,42 0,44 0,29
Ветровая Зона II   (86,4 км/ч)
II категория территории, Сх=1		 0,49 0,31 0,32 0,19
Ветровая Зона IIIa   (93,6 км/ч)
II категория территории, Сх=1		 0,37 0,22 0,23 0,1
Ветровая Зона IIIb   (101,9 км/ч)
II категория территории, Сх=1		 0,28 0,15 0,15 x
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II категория территории, Сх=1		 0,22 0,11 0,1 x

Применение оголовников и светильников следует всегда верифицировать с допустимой нагрузкой опоры для заданной ветровой зоны.

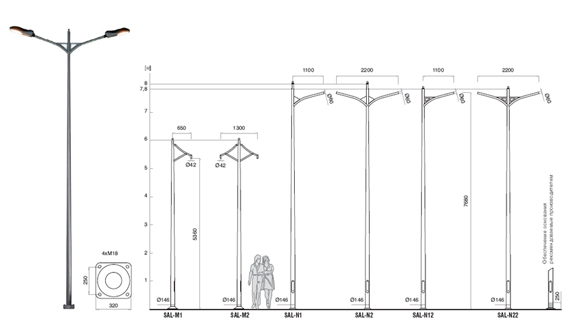

Тип опоры SAL-M1 SAL-M2 SAL-N1 SAL-N2 SAL-N12 SAL-N22
Стандарт 41308 41309 41310 41332 41347 42348
Анодированный натуральный 42308 42309 - - - -
Анодированный коричневый / черный / оливковый / шампанский 42308S 42309S - - - -
Анодированный золотой 42308Z 42309Z - - - -
Окрашенный 43308 43309 43310 43332 43347 43348
Высота [м] 6 6 8 8 7.8 7.8
Вес нетто [кг] 29.6 31.3 37.1 38.6 36.6 38.1
Ориентировочный единичный объем [м3] 0.211 0.236 0.267 0.301 0.267 0.301
Вид основания [мм] (сторона х сторона) Основание из листа 320 х 320 мм
Крепление опоры Фундамент В-60 (Код 311160)
Анкерное устройство Z-60 (Код 311260)
Размещение болтов 250 x 250
Соединительные элементы Комплект горячеоцинкованных гайк 4 x M18 (код 4008)
Комплект срывных гайк 4 x M18 (код 4009)
Применяемые светильники (монтируемые на опоре) OPA, OW, OW-2 Уличные светильники
* Возможное обеспечение основания полиуретановым эластомером, обозначаемые через добавление буквы "Е" к коду опоры, например, 41306Е.
Допустимая нагрузка
Допустимый вес единичного светильника [кг] 10 10 15 15 15 15
Ветровая Зона I   (79,2 км/ч)
II категория территории, Сх=1		 0,68 0,43 0,21 Магнолия 0,21 Магнолия
Ветровая Зона II   (86,4 км/ч)
II категория территории, Сх=1		 0,52 0,32 0,12 x 0,12 x
Ветровая Зона IIIa   (93,6 км/ч)
II категория территории, Сх=1		 0,41 0,24 x x x x
Ветровая Зона IIIb   (101,9 км/ч)
II категория территории, Сх=1		 0,31 0,17 x x x x
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II категория территории, Сх=1		 0,25 0,13 x x x x
