Анкерные устройства и фундаменты

Фундаменты имеют:

  • Анкерные устройства
  • Боковые отверстия и вертикальное отверстие для введения питающих кабелей.

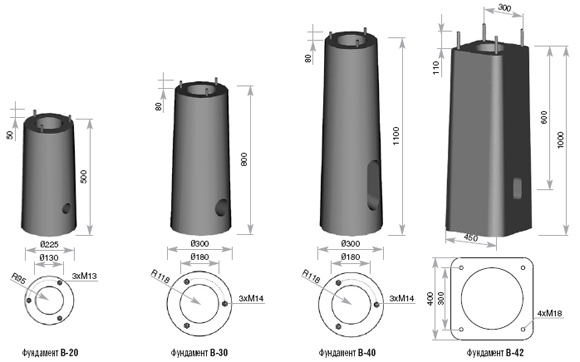

Тип фундамента B-20 B-30 B-31 B-40 B-42
Код 311120 311130 311131 311140 311142
Габариты [мм] Ø225 x 500 Ø300 x 800 Ø300 x 800 Ø300 x 1100 450 x 450 x 1000
Размещение винтов [мм] R 95 R 118 R118 R 118 300 x 300
Количество винтов x размер винтов x длина винтов 3 x M12 x 50 3 x M14 x 80 3 x M14 x 25 3 x M14 x 80 4 x M18 x 110
Вес нетто [кг] 39.0 115.0 115.0 167.0 230.0
Единичный объем [м3] 0.026 0.072 0.072 0.099 0.23
Тип соединительных элементов Код
Комплект горячецинкованных гайк 311002 311003 311004

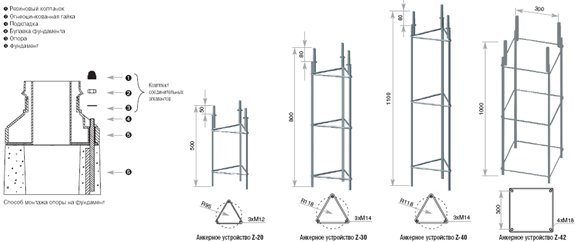

Тип фундамента Z-20 Z-30 Z-31 Z-40 Z-42
Код 311202 311203 311231 311204 311242
Высота анкерного устройства H[мм] 500 800 800 1100 1000
Размещение винтов [мм] R 95 R 118 R118 R 118 300 x 300
Колличество винтов x размер винтов x длинна винтов 3 x M12 x 50 3 x M14 x 80 3 x M14 x 25 3 x M14 x 80 4 x M18 x 110
Вес нетто [кг] 1.5 3.0 3.0 4.0 8.0
Единичный объем [м3] 0.012 0.028 0.028 0.039 0.09
Тип соединительных элементов Код
Комплект огнецинкованных гайк 311002 311003 311004

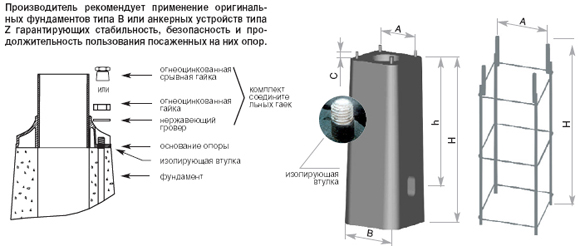

Тип фундамента B-50 B-51 B-60 B-61 B-70 B-71 B-80
Код 311150 311151 311160 311161 311170 311171 311180
Габариты A x B x H [мм] 225 x 330 x 900 260 x 330 x 900 300 x 340 x 1000 300 x 340 x 1000 400 x 450 x 1200 400 x 450 x 1000 410 x 450 x 1500
Глубина h отверстия на кабель [мм] 550 600 650 650 650 600 600
Размещение болтов [мм] 180 200 225 200 300 300 300
Количество х размер винтов х длина "C" 4 x M14 x 25 4 x M18 x 30 4 x M18 x 35 4 x M18 x 30 4 x M24 x 45 4 x M24 x 45 4 x M27 x 60
Вес [кг] 145,0 160,0 195,0 195,0 330,0 230,0 475,0
Объем [м3] 0.101 0.102 0.120 0.119 0.253 0.212 0.276
Тип анкерного устройства Z-50 Z-51 Z-60 Z-61 Z-70 Z-71 Z-80
Код 311205 311251 311206 311261 311207 311271 311208
Высота H анкерного устройства [мм] 900 900 1000 1000 1200 1000 1500
Размещение винтов / длина стороны А [мм] 180 200 225 200 300 300 300
Размер винтов М14 М18 М18 М18 М24 М24 М27
Вес нетто [кг] 4.2 4.5 6.3 5.1 10.0 8.0 25.0
Объем [м3] 0,030 0,036 0,051 0,040 0,108 0,090 0,135
Тип соединительных элементов Код
Комплект горячецинкованных гайк 4006 4008 4012 4014
Комплект срывных огнецинкованных гайк 4007 4009 4013 -
